用CNC影像測量儀如何測高度?
時間:2014-12-30 09:07:19 來源:本站 作者:admin
點擊:次
CNC影像測量儀也可以稱為全自動影像測量儀,具有機器視覺的自動邊緣提取、自動理匹、自動對焦、測量合成、等先進高科技術,擁有鼠標點哪走哪的全自動測量、自動CNC走位測量、能自動學習批量測量,影像地圖目標指引等優異的功能。在操作過程中,CNC影像測量儀可以輕松學會技術操作人員的所操作過的過程,結合影像測量儀自動對焦和區域進行搜尋、目標鎖定、邊緣提取、理匹選點的模糊運算實現人工智能,可以自動調整由測量物品差異和走位差別所導致的偏移、可實現精確選點,具有高精度重復性。從而使技術人員從疲勞的精確目視對位,頻繁選點、重復走位、功能切換等單調操作和日益繁重的待測任務中解脫出來,成百倍地提高工件批測效率,滿足工業抽檢與大批量檢測需要。

那么影像測量儀是如何測高度的呢?億輝光電,影像測量儀專業生產廠家為您分享。
影像測量儀測高,在不破壞零件的情況下約有這兩種方法。影像測量儀器必須在Z軸上安裝光柵尺才能進行精密的測量。
1.影像測高法;在軟件上增加測高模塊,運用焦距調節清楚一個平面;然后再找另一個平面;2個平面的差值就是要檢測的高度。系統誤差能控制到5個微米以內。

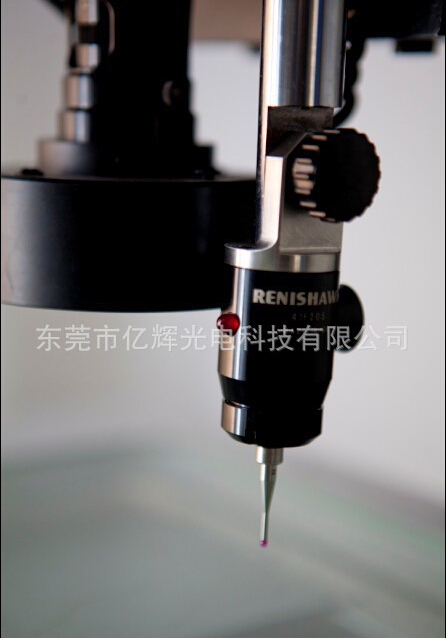

2.接觸法測高;在Z軸上安裝探針;用接觸法直接測量結果,這個方法也得在軟件上增加模塊。加裝探針,其實就是通過接觸式的原理實現Z軸測量,跟三坐標的原理非常相似。
