新品上市 半自動影像測量儀 半自動二次元 電動二次元
| 型 號： | YF-3020D |
| 分 辨率： | 0.001mm（mm） |
| 加工定制： | 是 |
| 測量行程： | 300*200（mm） |
| 放大倍率： | 30-190X |
| 操作方式： | 馬達控制 |
| 測量精度： | 3+L/200（um)μm |
| 外形尺寸(長*寬*高)： | 720*950*1020mmmm |
訂購熱線：400-884-2003
詳細介紹

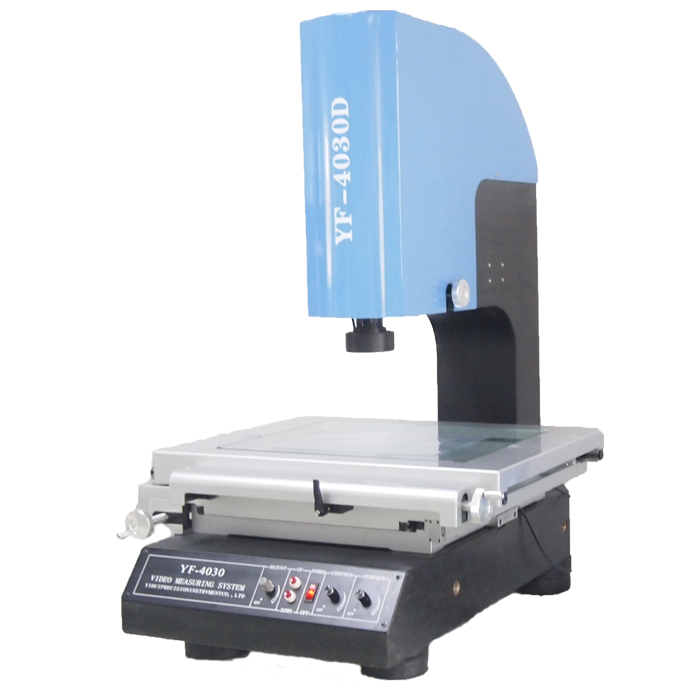

半自動影像測量儀（電動）
儀器用途
儀器適用于以二坐標測量為目的的一切應用領域，機械、電子、儀表、塑膠等行業廣泛使用。
儀器特點
儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，
與電腦連接后，采用專門的測量軟件可對測繪圖形進行處理；測量數據及圖形可直接轉換到Word、Excel、AutoCAD制成報表。
規格參數
| 儀器型號 | YF-2010D | YF-3020D | YF-4030D |
|
工作臺 | 404*228 | 500*330 | 606*466 |
| 260*160 | 350*280 | 450*350 | |
| 200*100 | 300*200 | 400*300 | |
| 儀器重量 | 180 | 260 | 315 |
| 外形尺寸（長）*（寬）*（高） | 756*540*860 | 670*660*950 | 720*950*1020 |
|
測量瞄準系統 （標準配備） | 攝影機：1/2”彩色CCD攝影機 | ||
| 變焦物鏡倍率：0.7-4.5X 工作距離：92mm | |||
| 電視總倍率：30-190X 物方視場：7-1.1mm | |||
| 雙十字線發生器 數據解析度:0.001mm | |||
| Z軸升降:150mm 馬達控制 X、Y坐標示值誤差≤（3+L/200）µm （L為被測長度單位：mm） | |||
| 照明：表面光源與透射光源均用LED，亮度可調 電源：220V（AC），50HZ 30W | |||
